Part Number	Package	Data Rate	Reach	Transmitter	Receiver	TX output	RX Sensitivity	Connector	Temperature (deg C)	DataSheet
Part Number	Package	Data Rate	(km)	Transmitter	Receiver	(dBm)	(dBm)	Connector	Temperature (deg C)	DataSheet
SFP-FE-FX2-MM850D	SFP	155M	0.5km	850nm VCSEL	PIN	-9 ～-3	-24	LC	-5~70℃
SFP-FE-FX2-MM1310D	SFP	155M	2km	1310nm FP	PIN	-15～-8	-24	LC	-5~70℃
SFP-FE-LX10-SM1310D	SFP	155M	10km	1310nm FP	PIN	-15～-7	-29	LC	-5~70℃
SFP-FE-LX20-SM1310D	SFP	155M	20km	1310nm FP	PIN	-15～-7	-29	LC	-5~70℃

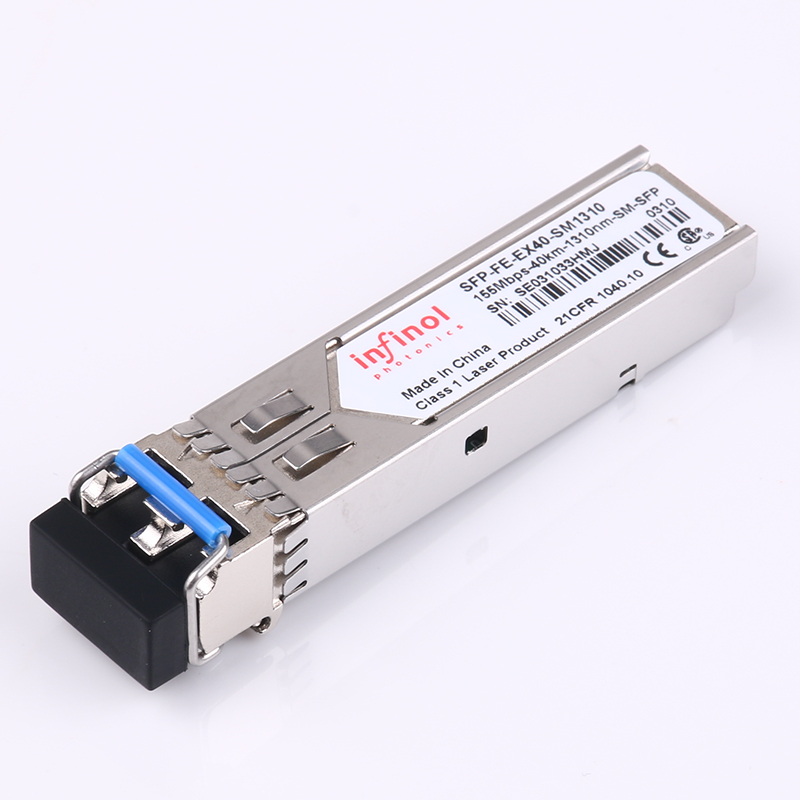

SFP-FE-EX40-SM1310D	SFP	155M	40km	1310nm FP	PIN	-7～-2	-32	LC	-5~70℃
SFP-FE-EX40-SM1550D	SFP	155M	40km	1550nm DFB	PIN	-7～-2	-32	LC	-5~70℃
SFP-FE-ZX80-SM1550D	SFP	155M	80km	1550nm DFB	PIN	-5～0	-33	LC	-5~70℃
SFP-FE-ZX120-SM1550D	SFP	155M	120km	1550nm DFB	PIN	-2～3	-34	LC	-5~70℃
SFP-FE-FX2-MM850D-I	SFP	155M	0.5km	850nm VCSEL	PIN	-9 ～-3	-24	LC	-40~85℃
SFP-FE-FX2-MM1310D-I	SFP	155M	2km	1310nm FP	PIN	-15～-8	-24	LC	-40~85℃
SFP-FE-LX10-SM1310D-I	SFP	155M	10km	1310nm FP	PIN	-15～-7	-29	LC	-40~85℃
SFP-FE-LX20-SM1310D-I	SFP	155M	20km	1310nm FP	PIN	-15～-7	-29	LC	-40~85℃
SFP-FE-EX40-SM1310D-I	SFP	155M	40km	1310nm FP	PIN	-7～-2	-32	LC	-40~85℃
SFP-FE-EX40-SM1550D-I	SFP	155M	40km	1550nm DFB	PIN	-7～-2	-32	LC	-40~85℃
SFP-FE-ZX80-SM1550D-I	SFP	155M	80km	1550nm DFB	PIN	-5～0	-33	LC	-40~85℃
SFP-FE-ZX120-SM1550D-I	SFP	155M	120km	1550nm DFB	PIN	-2～3	-34	LC	-40~85℃

◆ 符合RoHS和无铅

◆ 支持热拔插SFP

◆ 双LC接口

◆ 最高传输速率达155Mbps，双向数据链路

◆ 具备低功耗、高性能

◆ 传输距离支持从1米到160公里

◆ 中心波长包括：多模850nm、1310nm ,单模1310nm、单模1550nm

◆ 工作温度包括：商业级 (0°C ~70 °C)，宽温(-10°C ~85 °C) 和工业级(-40°C ~85 °C)

◆ +3.3 V 电压

◆ 带数字诊断功能DDM

产品型号	产品详细描述
SFP-FE-FX2-MM850D	SFP-FE 百兆多模光模块(1310nm,0.5km,LC),DDM
SFP-FE-FX2-MM1310D	SFP-FE 百兆多模光模块(1310nm,2km,LC),DDM
SFP-FE-LX10-SM1310D	SFP-FE 百兆单模光模块(1310nm,10km,LC),DDM
SFP-FE-LX20-SM1310D	SFP-FE 百兆单模光模块(1310nm,20km,LC),DDM
SFP-FE-EX40-SM1310D	SFP-FE 百兆单模光模块(1310nm,40km,LC),DDM
SFP-FE-ZX80-SM1550D	SFP-FE 百兆单模光模块(1310nm,80km,LC),DDM
SFP-FE-ZX120-SM1550D	SFP-FE 百兆单模光模块(1550nm,120km,LC),DDM
SFP-FE-ZX160-SM1550D	SFP-FE 百兆单模光模块(1550nm,160km,LC),DDM

SFP-FE-FX2-MM850D-I	工业级SFP-FE 百兆多模光模块(1310nm,0.5km,LC),DDM
SFP-FE-FX2-MM1310D-I	工业级SFP-FE 百兆多模光模块(1310nm,2km,LC),DDM
SFP-FE-LX10-SM1310D-I	工业级SFP-FE 百兆单模光模块(1310nm,10km,LC),DDM
SFP-FE-LX20-SM1310D-I	工业级SFP-FE 百兆单模光模块(1310nm,20km,LC),DDM
SFP-FE-EX40-SM1310D-I	工业级SFP-FE 百兆单模光模块(1310nm,40km,LC),DDM
SFP-FE-ZX80-SM1550D-I	工业级SFP-FE 百兆单模光模块(1310nm,80km,LC),DDM
SFP-FE-ZX120-SM1550D-I	工业级SFP-FE 百兆单模光模块(1550nm,120km,LC),DDM
SFP-FE-ZX160-SM1550D-I	工业级SFP-FE 百兆单模光模块(1550nm,160km,LC),DDM

一、激光辐射

进行光纤操作时，严禁裸眼靠近或直视光纤出口。

严禁使用显微镜，放大镜或寸镜等光学仪器观看光纤连接器或光纤的端头。

激光收发器用于光传输系统及相关的测试工具，裸露的光纤或连接器端口会发射肉眼看不到的激光，功率密度非常高。裸眼直视激光输出端口会灼伤眼睛。

在大于150毫米的距离目视裸露的光纤端头或损坏的光纤，通常不会灼伤眼睛。但如通过光学仪器如显微镜、放大镜或寸镜等观察裸露的光纤端头，可能会灼伤眼睛。

应遵守下面的操作要求防止激光辐射危害：

完成相关培训的授权人员方可进行操作。

在操作激光或光纤时应戴护目镜。

在断开光纤连接器之前确保关闭光源。

断开光纤后，使用光纤帽保护所有的光纤连接器。

在不确定光源是否已关闭前，严禁注视裸露的光纤或连接器端头，立即为光纤连接器安装防尘帽。

在剪切或熔接光纤前，确保光纤和光源断开。

通过光功率计测量光功率来确保光源已关闭。

在打开光纤传输系统前门时，注意避免被激光辐射。

严禁使用显微镜，放大镜或寸镜等光学仪器观看光纤连接器或光纤的端头。

二、安装光模块并连接光纤

背景信息

进行光纤的安装、维护等操作时，严禁肉眼靠近或直视光纤接头及光模块接口。

光纤的曲率半径应大于光纤直径的20倍，一般情况下曲率半径≥40mm。

光纤插拔过程中需要小心操作，注意不要损伤光纤连接器。

如果光纤连接器的端面不够清洁，则需要对其清洁。清洁的方法是用酒精棉或酒精无尘纸沿一个方向轻拭，不能来回擦。

设备暂时不使用的光接口需要安装防尘塞。

准备工具和附件

防静电腕带或防静电手套

剪刀

绝缘胶带

波纹管

光纤绑扎带

光纤工程标签

拔纤钳（随交换机发货）

操作步骤
1.       确认需要对接的接口数量及对接关系，并确定好走线路径。
2.       根据所使用的光模块类型、端口数量和工勘距离选择合适模式、数量和长度的光纤。
3.       在每根光纤的两端粘贴临时标签并用笔填写上编号，编号的方法参见光纤的工程标签。
4.       将光纤放直、分成束，每束光纤的根数请参考表1。根据光纤的长度剪裁合适长度的保护管，并将光纤束套在保护管中。最后在保护管两端的开口处缠好防割胶带。

光纤套在波纹管内时，波纹管两端管口必须用胶带缠好。否则波纹管的边沿会割坏光纤。
保护管的类型及容量如表1所示。
表1 保护管的类型及容量

类型	最大可容光纤根数
开口波纹管	60
闭口波纹管	12
缠绕管	外径6mm：10 外径20mm：20

5. （可选）布放光纤。将光纤从光纤配线屏一侧上架，沿着走线路径一直走至机柜侧，最后穿入机柜右侧并暂时悬空。
一般推荐使用开口波纹管。保护管在机柜中使用的长度要求如图1所示。
图1 保护管在机柜中的长度要求

6. 佩戴防静电腕带或防静电手套。佩戴防静电腕带时，须将接地端插入到ESD插孔中，且ESD插孔所在的设备已正确接地。
7. 拔下光接口上的防尘塞，并将光模块安装到接口中。
说明：
请注意防止插反。QSFP+光模块插头有“L”形凹槽的一面为光模块的正面，如图2中所示。插入集群卡接口时，应正面向下，其它情况下插入接口时，应正面向上。
图2 QSFP+光模块

安装时，确保接头方向正确，然后将光模块插入单板接口之后听到“啪”的声响，表示已安装到位，如图3所示。
图3 将光模块安装到接口

如需要拆卸时，先打开光模块的拉手，再往里轻推后向外拔出，如图4所示。
图4 拔出光模块

8. 连接光纤到光模块接口。先拔掉光模块接口上的防尘塞，再找到与光纤编号对应的接口，将光纤的接头插入到光模块的接口中。确保所有的光纤全部正确地连接到交换机后，再执行步骤9。
安装时，将光纤接头对准并插入接口之后听到“啪”的声响，表示已安装到位，如图5所示。
图5 将光纤连接到接口

如需要拆卸时，先将光纤接头往里轻推后再捏住卡扣向外拔出，禁止直接拉着光纤接头拔线缆，如图6所示。
说明：
对于接口密集而用手不好操作的情况，可用拔纤钳辅助操作。
图6 拔出光纤

9. 捆扎光纤。将连接好的光纤理顺不交叉的通过对应槽位的走线齿，并每隔20cm～30cm的长度用光纤捆扎带捆扎一次，如图7所示。
图7 绑扎光纤

因为布线时电缆会影响光纤的走线情况，所以不建议电缆和光纤混合使用。若混合使用，则需保证光纤安装在单板上靠近左侧的接口上，电缆安装在单板靠近右侧的接口上，如图8所示。
图8 电缆、光纤混合布放

10. 将所有的临时标签更换成永久光纤标签。

后续处理
将拔纤钳用细绳挂在机柜内固定的位置。

三、更换光模块

背景信息

换光模块过程中，切勿直视光模块接口，以免激光损伤眼睛。

   光纤插拔过程中需要小心操作，注意不要损伤光纤头部。
   光模块是静电敏感元件，在整个操作过程都要采取防静电措施，避免损坏光模块。
   光模块不能插反，如果光模块按一个方向插入不能插到底时，不能用力往里面推，请换个方向安装验证一下

在更换光模块时，要注意下面几点要求：
   更换前需做好防静电准备。
   确认新光模块与待更换的光模块中心波长、支持的标准等一致。
   拔光模块时，请先将其接口上的光纤拔下，且禁止用力过度，否则可能会导致光模块损坏。

从光模块接口拔下光纤的同时，要给单板及光模块的接口安装防尘塞。

准备工具及附件

防静电腕带或防静电手套
光纤防尘帽
光模块防尘塞
酒精棉

操作步骤
1.       佩戴防静电腕带或防静电手套。佩戴防静电腕带时，须将接地端插入到ESD插孔中，且ESD插孔所在的设备已正确接地。
2.       记录待更换光模块上线缆的位置，并查看各线缆上的标签是否正确、清晰和整洁。如果标签不易识别则需重新制作并粘贴标签，避免连接线缆时出错。
3.       打开光纤接口上的卡扣，再将光纤接头往接口内轻推后拔出，最后给光纤接头戴上防尘帽。
光纤接头上的卡扣有两种类型。一种是LC/PC接头，需要按下卡扣才能打开，如图1所示。另一种是MPO接头，在拉拽卡扣的过程中自动打开，如图2所示。
图1 LC/PC光纤接头

图2 MPO光纤接头

4. 打开光模块上的拉手，再将光模块往接口内轻推后拔出，最后给光模块塞上防尘塞并妥善处理。
光模块上的卡扣有两种类型。一种拉杆式的拉手，需要翻转拉手才能打开，如图3所示。另一种是手柄式的拉手，在拉拽手柄的过程中自动打开，如图4所示。
图3 拉杆式拉手

图4 手柄式拉手

5.       从包装中取出新的光模块，并缓慢地插入到接口中，直到听到“啪”的声音，表明已经安装到位。
说明：
为了保证对接成功，新的光模块必须与其对端的光模块的光参数匹配。

6.       找到待连接的光纤，通过光纤上的标签，找到与光纤对应的接口，去掉防尘帽并将光纤连接到接口上。
说明：

为了保证对接成功，新的光模块必须与其对端的光模块的光参数匹配。

四、光模块使用规范

光模块使用常见问题分析

1. 光模块未插到底。

由于光模块没有插到底，模块上的卡锁没有卡住，使得设备无法识别光模块。在长期运行后模块会在外力的作用下自动弹出或者稍微碰撞弹出。

2. 光模块光口污染。

由于使用时未注意清洁和保护，导致污染物进入纤芯，造成光路耦合效率下降或阻断光路，甚至还会导致纤芯端面的永久损伤。

3. 光模块烧毁。

用于长距离传输的光模块，发送光功率较大，当光模块间互联不加光衰减器时，有可能造成接收光功率超过APD管的过载功率，使得光模块被烧毁。

以上操作问题会造成光信号瞬间或长期断路，甚至造成光模块彻底失效，影响业务通信。

光模块未插到底的预防措施

1. 安装光模块时要用力将模块插到底，听到“啪”的声音或感到轻微震动，表示模块卡锁卡到位。

光模块卡锁没卡到位时，金手指和单板上连接器未良好接触，链路有可能连通。但是在震动、碰撞等情况下，光模块会发生瞬断，甚至松动等故障。

2. 参照图1所示的拉手环状态。插入时，确保拉手环闭合(卡锁此时起到定位作用) ；插入后，在不打开拉手坏的情况下拔一下光模块，检查是否安装到位，若拔不出则表示已插好。

图1 光模块拉手环状态图

光模块光口污染的预防措施

1. 现场开局必须配备擦纤纸，跳线插入光口前必须先进行清洁，避免因光跳线端面污染而导致光口的交叉污染。

图2 使用专用擦纤纸清洁光纤

说明：

在工作台至少连续放置3张擦纤纸。如图2所示，将光纤头水平向一个方向擦拭，擦一下换一个地方，擦过的地方不能再用。

2. 如图3所示，暂不使用的光模块必须安装防尘帽，避免灰尘污染。

图3 安装防尘帽

如图4所示，没有防尘帽的情况下可使用光纤代替，也可有效避免灰尘进入。

图4 用光纤代替防尘帽

3. 如图5所示，暂不使用的光纤跳线必须安装防尘帽，避免灰尘污染，然后整齐的挂在光纤架上或盘入光纤包装盒内。光纤不能受挤压。

图5 光纤安装防尘帽

4. 如果光模块或光纤未加防尘帽且长时间未使用，再次使用时必须对光口或光纤进行清洁。如图6所示，光口清洁使用棉棒进行。光纤端口清洁使用擦纤纸。

图6 用棉棒清洁光模块光口

清洁时将棉棒插入光口中，轻轻旋转，注意不要用力过大，避免损伤套筒。

5. 如果设备运行过程中发现光模块输入光信号异常丢失，可先用上述清洁方法对光模块光口和光纤进行清洁，排除污染因素。

光模块烧毁的预防措施

1. 使用OTDR表测试光纤通路的通断或者衰减程度时，需要将光纤两端都连接到OTDR表，切记不要一端仍连接光模块，否则极易烧毁光模块。

2. 单板自环测试时注意加适当的光衰减器，不能采用将光纤连接器插松的形式来代替光衰减器。

其他注意事项

1. 光连接头应垂直插入光连接器，避免划伤光口。

2. 避免多模、单模光纤的混用。多模器件使用多模光纤，单模器件使用单模光纤，混用的情况下可能会出现信号丢失等故障。
